踩内存问题一键定位：HWASAN + BinXO无源码内存检测实战指南

本原创文章帖发布在华为开发者联盟社区，欢迎开发者前往访问评论交流，更多与该内容相关讨论，请点击原帖查看：踩内存问题一键定位：HWASAN + BinXO无源码内存检测实战指南-华为开发者话题 | 华为开发者联盟

适用版本：DevEco Studio 6.1.0.830 及以上版本

【背景与收益】

什么是 HWASAN？

HWASAN（Hardware-Assisted Address Sanitizer，硬件辅助地址消毒器）是 Clang 开源社区推出的一种内存检测工具，主要用于开发态的内存问题检测。它利用 ARMv8.5 及以上芯片的 MTE（Memory Tagging Extension）硬件特性，在内存访问时通过 tag 比对快速发现踩内存问题。

注意：HWASAN 定位为开发态检测工具，不建议在发布版本中使能。其主要用于开发阶段和测试阶段快速发现内存问题，提升应用稳定性。

在鸿蒙应用开发中，踩内存（Memory Corruption） 是 C++ Native 层最常见的稳定性问题之一。踩内存问题包括堆缓冲区溢出（heap-buffer-overflow）、堆内存释放后使用（heap-use-after-free）、双重释放（double-free）等，这些问题往往导致应用随机崩溃，且由于崩溃现场与根因脱节，定位极其困难。

为什么需要 HWASAN + BinXO？

传统 HWASAN（Hardware-Assisted Address Sanitizer）需要开发者基于源码重新编译，面临以下痛点：

HWASAN + BinXO 方案的核心收益：

• ✅ 无源码插桩：基于 BinXO 二进制编译优化技术，对已编译的 .so 动态库直接进行 HWASAN 插桩，无需源码

• ✅ 一键使能：DevEco Studio 6.1.0.830+ 版本支持 IDE 界面勾选，无需手动添加编译参数

• ✅ 全面覆盖：同时开启源码编译插桩 + 无源码二进制插桩，检测覆盖率大幅提升

• ✅ 快速定位：IDE 集成堆栈跟踪分析工具，直接定位报错栈和申请栈

【技术原理】

BinXO 二进制插桩原理

BinXO 是华为自研的轻量化二进制编译优化器，可以在二进制层级进行优化和运行时信息采集。基于 BinXO 的 SourceLess HWASAN 方案，在汇编层级对已编译的 .so 动态库进行 HWASAN 插桩，实现无源码场景下的内存访问检测。

核心流程如下：

访存指令插桩：在汇编层级识别所有 load/store 访存指令，插入 tag 检查逻辑

保存部分寄存器于栈上，用于后续计算
提取访问地址 addr
计算对应 tag（基于地址高位 / shadow memory）
与 shadow memory 中存储的 tag 对比
不匹配则触发异常（report + abort），匹配则恢复相关寄存器继续运行

2. 堆内存插桩：识别 malloc/free 函数的调用点，动态插入 tag 分配和回收代码

分配内存时自动添加 tag
释放内存时自动清除 tag 信息
为返回地址高位打上 tag

3. 运行时检测：每次内存访问时，检查地址高位 tag 与 shadow memory 中的 tag 是否一致，不匹配则触发异常

支持检测的内存问题类型

注意：BinXO 二进制插桩当前主要支持堆类内存检测，栈类检测需使用源码编译插桩。

可检测的访存指令类型

BinXO 支持以下访存指令的检测：

标量指令：

A64_LDP_STP
A64_LDR_STR_IMMED
A64_LDR_STR_REG
A64_LDR_STR_UNSIGNED_IMMED

SIMD 指令：

A64_LDX_STX_MULTIPLE
A64_LDX_STX_MULTIPLE_POST
A64_LDX_STX_SINGLE
A64_LDX_STX_SINGLE_POST

【典型使用场景】

以下场景推荐使用 HWASAN + BinXO 进行内存问题检测：

1. C++ Native 占比高的应用：如音视频处理、游戏引擎、图像处理等大量使用 C++ 的应用

2. 集成第三方 SDK 的应用：第三方 SDK 通常只有编译好的 .so 文件，无源码可用

3. 线上踩内存问题频发：天网版本检测到大量踩内存问题，需要快速定位根因

4. 跨模块内存问题排查：多个模块间内存交互复杂，需要全量插桩检测

未使用 HWASAN + BinXO 时，开发者可能遇到以下问题：

【详细操作指南】

方式一：IDE 界面配置（推荐）

适用场景：调试/本地场景，DevEco Studio 6.1.0.830 及以上版本

步骤 1：创建 Native 工程

在 DevEco Studio 中创建包含 C++ Native 的代码工程。

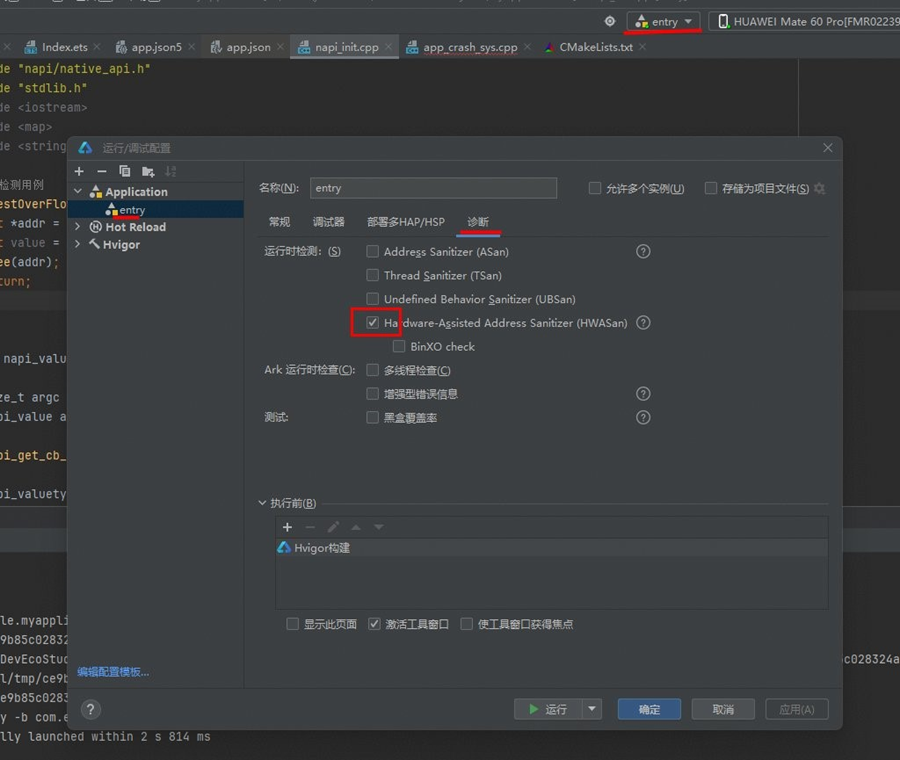

步骤 2：开启 HWASAN

1. 点击菜单 Run > Edit Configurations

2. 进入 Diagnostics 选项卡

3. 勾选 Hardware-Assisted Address Sanitizer，开启 C++ 源码编译插桩检测

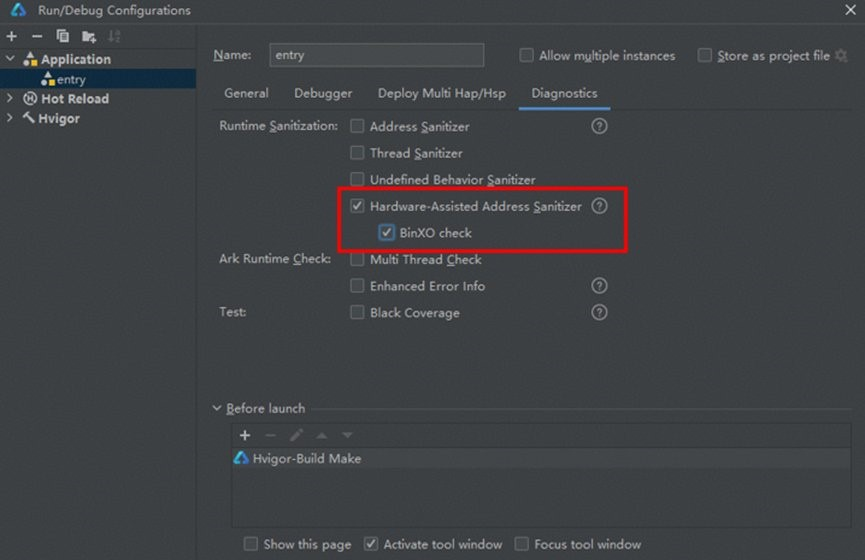

步骤 3：开启 BinXO（无源码二进制插桩）

从 DevEco Studio 6.1.0.830 版本开始，在同一界面勾选 BinXO check，开启无源码 .so 文件的 HWASAN 插桩检测。

步骤 4：构建 HAP 包

点击构建按钮，DevEco Studio 将自动完成 HWASAN 源码插桩和 BinXO 二进制插桩，生成检测包。

步骤 5：推包并运行测试

1. 将构建的 HAP 包推送到设备

2. 关闭应用 freeze 检测（依赖 HAP 包指定为 DEBUG 包）：

aa attach -b <bundleName>

复制代码

3. 启动应用，执行相关用例

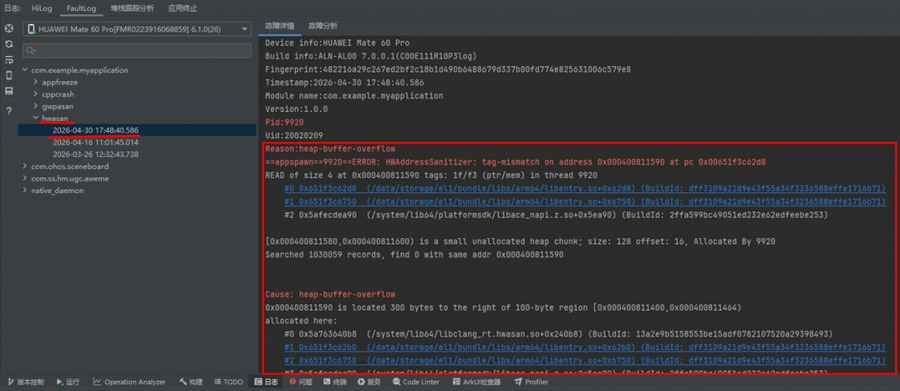

步骤 6：获取 HWASAN 日志

IDE 将自动收集 HWASAN 日志，可在日志视图中查看。

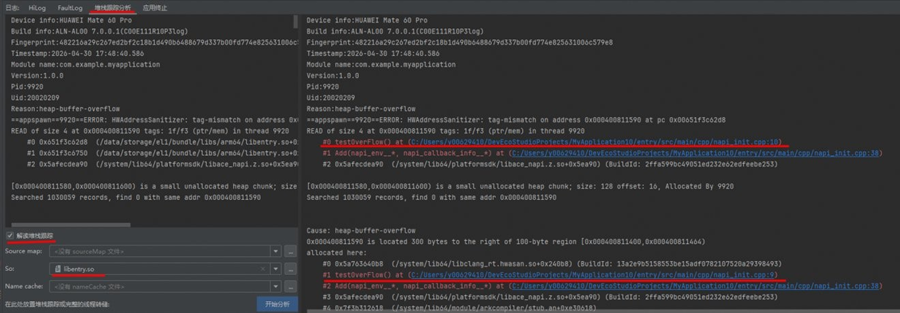

步骤 7：堆栈跟踪分析

1. 将 HWASAN 日志拷贝到 IDE 分析工具的左上角区域

2. 勾选 "解读堆栈跟踪"

3. 导入符号表信息

4. 点击 "开始分析"

5. 观测右下角的 报错栈 和 申请栈，直接定位问题

方式二：配置文件

适用场景：需要持久化配置或流水线构建

系统级配置

在工程目录下的 AppScope/app.json5 文件中添加 HWASAN 配置开关：

{  "app": {    "hwasanEnabled": true  }}

复制代码

模块级配置

在模块级 build-profile.json5 中添加构建参数：

{  "buildOption": {    "externalNativeOptions": {      "arguments": [        "-DOHOS_ENABLE_HWASAN=ON",        "-DOHOS_ENABLE_BINXO=ON"      ]    }  }}

复制代码

版本说明：

• DevEco Studio 6.1.0.830 以下版本：仅配置 -DOHOS_ENABLE_HWASAN=ON（仅源码插桩）

• DevEco Studio 6.1.0.830 及以上版本：同时配置两个参数，开启源码 + 无源码检测

方式三：命令行参数

适用场景：流水线/CI 构建

# DevEco Studio 6.1.0.830 及以上版本hvigorw assembleHar -p ohos-enable-hwasan=true -p ohos-enable-binxo=true# DevEco Studio 6.1.0.830 以下版本（仅源码插桩）hvigorw assembleHar -p ohos-enable-hwasan=true

复制代码

可选配置：排除特定 SO

部分 .so 由于技术原理限制不支持 BinXO 插桩，需要配置忽略以避免构建报错：

{  "buildOption": {    "nativeLib": {      "excludeSoFromBinXO": ["**/liblibrary.so"]    }  }}

复制代码

支持正则匹配，可在工程级或模块级 build-profile.json5 中配置。

【真实案例分析】

XXXX App 案例

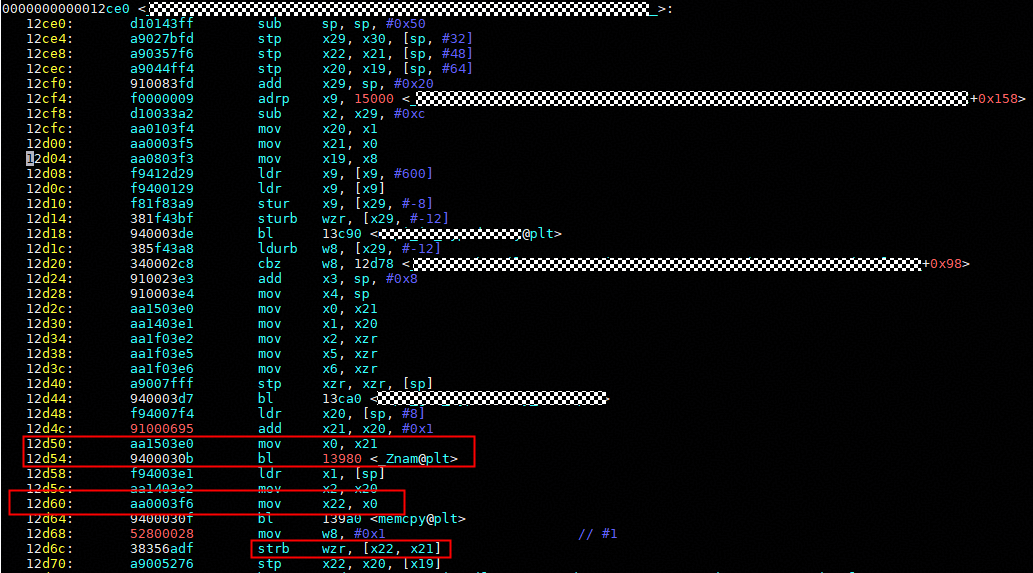

XXXX App 使用 SourceLess HWASAN 后，帮助开发者发现了 libxxxa.so 中的访存问题。

原始日志：

Reason:HWASAN==appspawn==14177==ERROR: HWAddressSanitizer: allocation-tail-overwritten; heap object [0x00130004a600,0x00130004aa51) of size 1105Stack of invalid access unknown. Issue detected at deallocation time.deallocated here:#0 0x5ae366b394 (/system/asan/lib64/libclang_rt.hwasan.so+0x2b394) (BuildId: ace54fff777e92f7758544f77b2b931f9f1c7b55)#1 0x651af0b720 (/data/storage/el1/bundle/libs/arm64/libtocks.so+0xb720) (BuildId: 85c301da032d17f70c0e1d6bf4de932b58317447)#2 0x5aee4e6c84 (/system/asan/lib64/platformsdk/libace_napi.z.so+0x66c84) (BuildId: ccd61d3dec598e77f88de9fb142e4095)#3 0x7e86a5b5cc (/system/asan/lib64/module/arkcompiler/stub.an+0x5c85cc)#4 0x7e864a3320 (/system/asan/lib64/module/arkcompiler/stub.an+0x10320)#5 0x275bdd79f4 ([anon:ArkTS Heapsemi space]+0x179f4)allocated here:#0 0x5ae366b0e0 (/system/asan/lib64/libclang_rt.hwasan.so+0x2b0e0) (BuildId: ace54fff777e92f7758544f77b2b931f9f1c7b55)#1 0x651af12d54 (/data/storage/el1/bundle/libs/arm64/libtocks.so+0x12d54) (BuildId: 85c301da032d17f70c0e1d6bf4de932b58317447)#2 0x651af0b6b0 (/data/storage/el1/bundle/libs/arm64/libtocks.so+0xb6b0) (BuildId: 85c301da032d17f70c0e1d6bf4de932b58317447)#3 0x5aee4e6c84 (/system/asan/lib64/platformsdk/libace_napi.z.so+0x66c84) (BuildId: ccd61d3dec598e77f88de9fb142e4095)#4 0x7e86a5b5cc (/system/asan/lib64/module/arkcompiler/stub.an+0x5c85cc)#5 0x7e864a3320 (/system/asan/lib64/module/arkcompiler/stub.an+0x10320)#6 0x275bdd79f4 ([anon:ArkTS Heapsemi space]+0x179f4)
