HarmonyOS 6 轻相机应用开发 1：功能介绍与框架搭建

引言

之前基于 Android、iOS 端的 gpuimage 项目灵感实现了 HarmonyOS 端的滤镜效果，后面又基于 google 的 tflite 模型进行了实时视频的检测等效果，想着基于这些单点能力做一个完善的独立应用，名字还是轻系列的，就叫轻相机。

本系列文章将带实战开发“轻相机”应用。它不仅整合了高性能的 gpuimage 框架来实现电影级实时滤镜，还深度集成了 MindSpore Lite 引擎，支持人脸、物品的实时检测与动态贴纸属性叠加。通过这一过程，我们将深度掌握 HarmonyOS 6 在多路流并发处理及 Native 渲染方面的硬核能力。

功能展示

在开始敲代码之前，我们先来明确“轻相机”的核心能力矩阵：

1. 高级实时滤镜：基于 GLSL 着色器，提供 30+ 种实时预览效果（黑白、复古、胶片、素描等）。

2. AI 动态贴纸：实时追踪面部 100+ 关键点，让贴纸（如猫耳、眼镜）与人物完美贴合。

3. 智慧识别检测：毫秒级的响应速度，支持人脸识别、物品分类及场景感知。

4. AI 特效 & 水印：支持实时背景虚化（浅景深效果）及动态地理位置/时间水印叠加。

AI 模型矩阵

我们的“轻相机”应用搭载了多重模型，确保各种场景下的智慧化表现：

技术架构：双路流融合方案

在单一相机采集实例的前提下，为了兼顾渲染性能与推理速度，我们采用了**“预览渲染 + 异构推理”的双路流方案**。

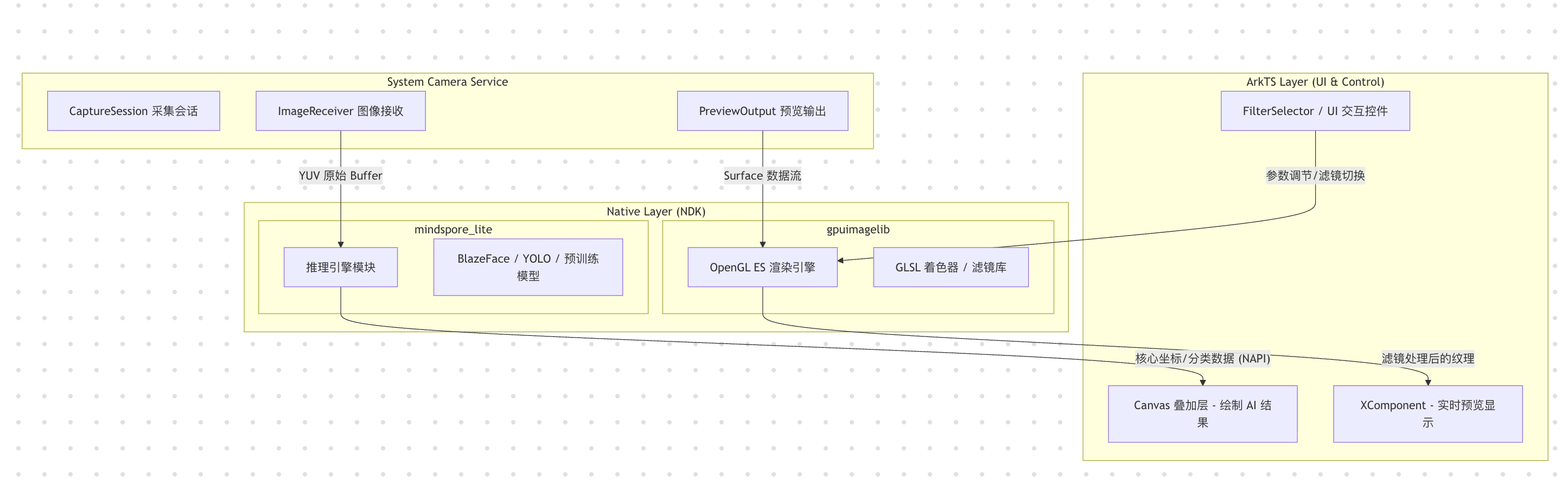

系统架构图：

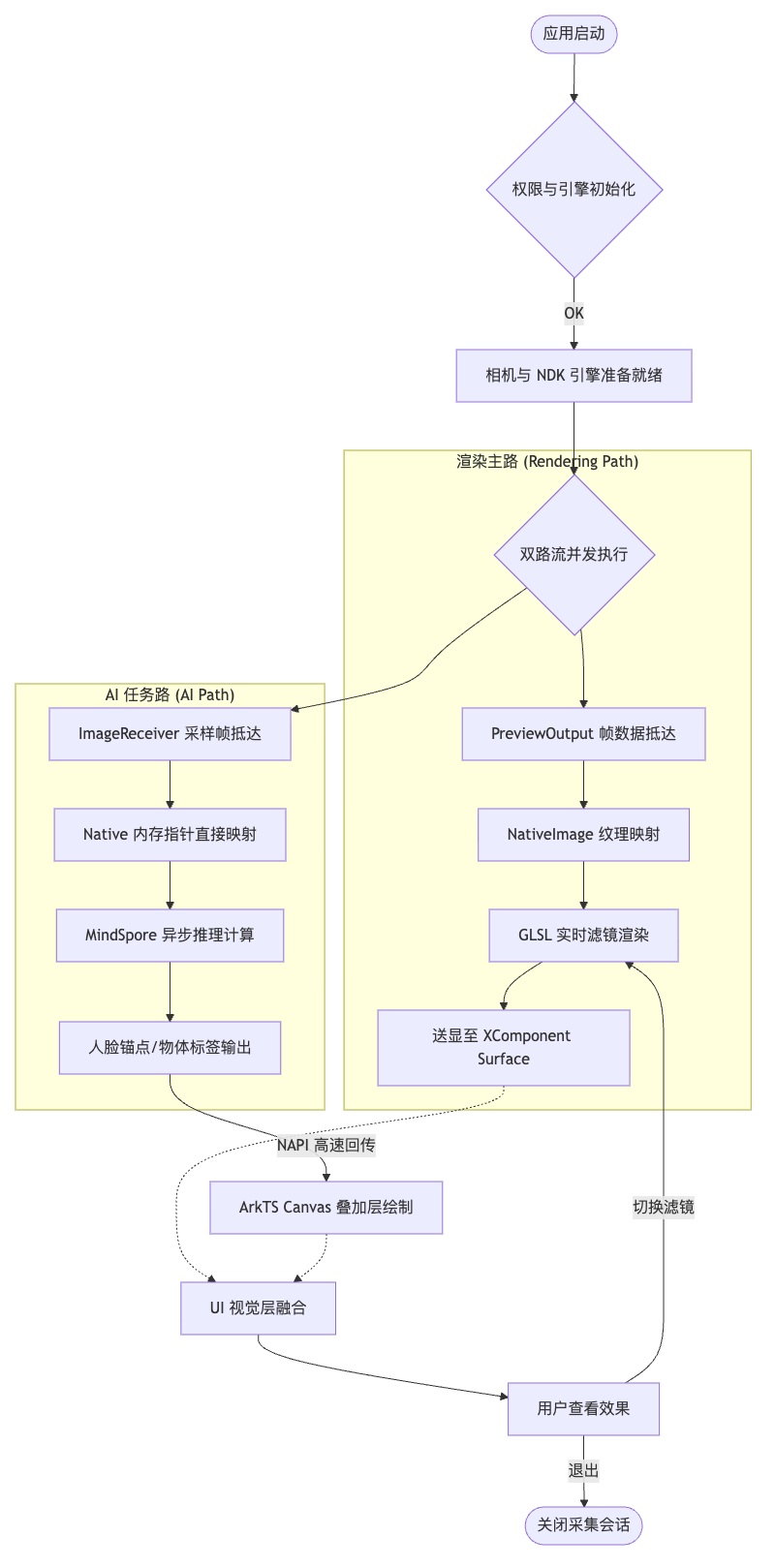

业务处理流程：

• 渲染路 (Rendering Path)：

• 使用 PreviewOutput 将数据流输出到 XComponent 的 Surface。

• 接入 gpuimage NDK 控制器，直接在 Native 层通过 OpenGL ES 环境拦截此 Surface。

• 在录入显存后，应用自定义着色器（Fragment Shader）实现动态滤镜。

• AI 推理路 (AI Path)：

• 在同一个 CaptureSession 中额外添加一个 ImageReceiver 输出流。

• 该流专门接收低分辨率（如 1:1 比例）的 YUV 原始数据，实时触发 onImageAvailable 回调。

• 结合 NAPI 技术，将原生指针传递给 MindSpore Lite 推理引擎，计算出面部坐标、识别结果或姿态属性。

• UI 融合层：

• AI 推理所得的离散数据回传至 ArkTS 环境。

• 使用 Canvas 组件叠加在预览层上方，以极短延迟绘制动态识别框、贴纸及文字水印。

项目搭建与子模块划分

由于功能点较多，代码工程采用了模块化的架构：

• entry 模块：主应用入口，处理 UI 布局、用户交互及 AI 检测结果的绘制。

• gpuimagelib (HarmonyOS Library)：封装了 NDK 形式的滤镜引擎、相机管理及 Native 录制能力。

• mindspore_lite (NDK 集成)：负责推理环境的初始化、模型加载及 NAPI 接口绑定。

gpuimage 接入与 CMake 配置

实时相机滤镜的底层依赖于 OpenGL 和系统的相机驱动库。在 gpuimagelib 的 CMakeLists.txt 中，我们需要链接核心系统库以支持 Native 渲染：

# gpuimagelib/src/main/cpp/CMakeLists.txt 核心配置target_link_libraries(gpuimagelib PUBLIC     libohcamera.so         # 系统相机库    libace_napi.z.so      # NAPI 接口    libnative_buffer.so   # 原生 Buffer 管理    libEGL.so             # EGL 环境管理    libGLESv3.so          # OpenGL ES 3.0 环境    libnative_image.so    # Native Image 处理    libnative_window.so   # Native Window 绘制    # 其他音视频编解码库    libnative_media_venc.so     libnative_media_avmuxer.so)

基础预览框架搭建

在首页 Index.ets 中，我们首先构建基础的 Stack 层级，将播放与检测层分离：

@Entry@Componentstruct Index {  private xComponentController: XComponentController = new XComponentController();  private canvasContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(new RenderingContextSettings(true));
  build() {    Stack({ alignContent: Alignment.Top }) {      // 1. 底层：高效预览渲染层 (接入 gpuimage)      XComponent({        id: 'cameraPreview',        type: 'surface',        controller: this.xComponentController      })      .onLoad(async () => {        let surfaceId = this.xComponentController.getXComponentSurfaceId();        // 初始化相机并绑定 Native 渲染器        CameraController.initCamera(surfaceId, 1.0);       })      .width('100%')      .height('70%')
      // 2. 中层：AI 绘制叠加层 (Canvas)      Canvas(this.canvasContext)        .width('100%')        .height('70%')        .hitTestBehavior(HitTestMode.None)
      // 3. 上层：UI 控件层 (功能切换、快门等)      FilterSelector()        .position({ x: 0, y: '70.5%' })    }    .width('100%')    .height('100%')    .backgroundColor(Color.Black)  }}

总结

本文我们确定了“轻相机”应用的产品定位与核心技术架构。通过“单采集+双路径”的思路，完美解决了实时渲染与端侧 AI 推理在高并发下的性能冲突。在接下来的章节中，我们将深入 gpuimage 内部，详解如何通过 GLSL 实现各种绚烂的实时滤镜效果。
