一、背景与核心价值

在 HarmonyOS 应用开发中，面对实时画面处理、复杂图形渲染、硬件资源直操作等场景（如人脸识别中的相机预览流解析、AI 模型推理结果叠加显示），传统 UI 组件往往难以满足性能与灵活性需求。而 XComponent 作为 HarmonyOS 提供的自定义渲染组件，恰好解决了这一痛点——它支持 EGL/OpenGLES 图形渲染与媒体数据写入，通过直接操作 NativeWindow 实现高效绘制，成为复杂场景开发的核心技术支撑。

本系列博客将以“自定义人脸识别模型”为目标，逐步拆解开发流程。第一篇作为入门篇，将聚焦 XComponent 的核心原理、两种应用场景与实战开发，为后续整合相机流、AI 推理模型打下基础。

二、XComponent 核心原理速览

2.1 什么是 XComponent？

XComponent 是 HarmonyOS 专为复杂自定义渲染设计的组件，核心作用是提供一个可直接操作的surface（绘图表面），开发者通过NativeWindow接口申请、提交绘制缓冲区（Buffer），最终由 XComponent 将surface整合到应用 UI 界面中。

其核心特性包括：

两种渲染类型：
XComponentType.SURFACE：自定义绘制内容独立显示，适合全屏渲染（如游戏、相机预览）；
XComponentType.TEXTURE：绘制内容与 XComponent 组件内容合成显示，适合局部叠加（如人脸识别框、水印）。
跨层通信能力：支持 ArkTS 层与 Native 层的数据交互、事件回调，满足混合开发需求。

2.2 自绘制核心流程

图 1：XComponent 自绘制原理流程图

2.3 生命周期核心事件

XComponent 的生命周期与surface的创建、销毁强绑定，核心事件包括：

onLoad：surface 准备就绪时触发，可获取 Native 层方法上下文，用于初始化渲染环境；
onDestroy：组件销毁时触发，需在此释放NativeWindow、EGL 上下文等资源，避免内存泄漏。

两种场景的生命周期时序图：

ArkTS XComponent 生命周期时序图

对于需要在 ArkTS 侧使用已封装接口进行功能开发（如相机预览、视频播放等）或对跨语言性能损耗不敏感的跨语言开发，建议直接在 ArkTS 侧使用 XComponentController 管理 Surface 生命周期。

onSurfaceCreated 回调，触发时刻：XComponent 创建完成且创建好 Surface 后触发。ArkTS 侧 onSurfaceCreated 的时序如下图：

onSurfaceChanged 回调，触发时刻：Surface 大小变化触发重新布局之后触发。ArkTS 侧 onSurfaceChanged 的时序如下图：

onSurfaceDestroyed 回调，触发时刻：XComponent 组件被销毁时触发，与一般 ArkUI 的组件销毁时机一致。ArkTS 侧 onSurfaceDestroyed 的时序图：

Native XComponent 生命周期时序图

对于复杂的交互逻辑需跨语言开发，追求极致渲染性能或业务需求自主控制 Surface 的创建和销毁的，建议在 Native 侧使用 OH_ArkUI_SurfaceHolder 管理 Surface 生命周期。其生命周期触发时机如下：

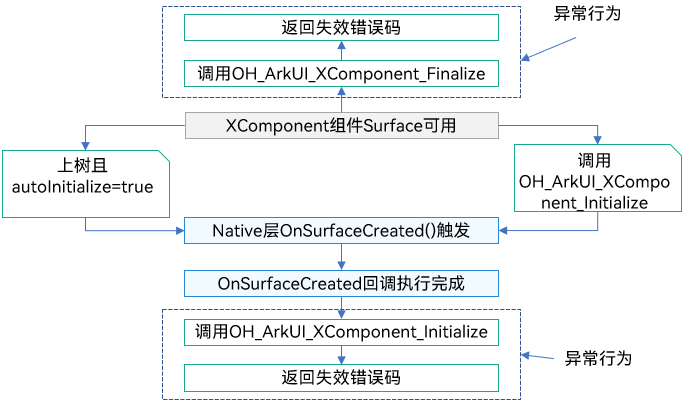

OnSurfaceCreated 回调，触发时刻：当 XComponent 创建完成且创建好 Surface 后，满足以下任一条件时触发。
组件上树且 autoInitialize = true。
调用 OH_ArkUI_XComponent_Initialize。Native 侧 OnSurfaceCreated 的时序如下图：

OnSurfaceChanged 回调，触发时刻：OnSurfaceCreated 回调成功触发且 Surface 大小变化触发重新布局之后触发。Native 侧 OnSurfaceChanged 的时序如下图：

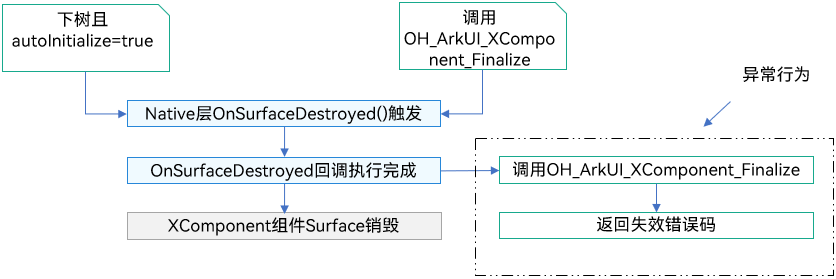

OnSurfaceDestroyed 回调，触发时刻：组件下树且 autoInitialize=true 或者调用 OH_ArkUI_XComponent_Finalize 后触发。Native 侧 OnSurfaceDestroyed 的时序图：

三、与 Android 自定义渲染组件深度对比

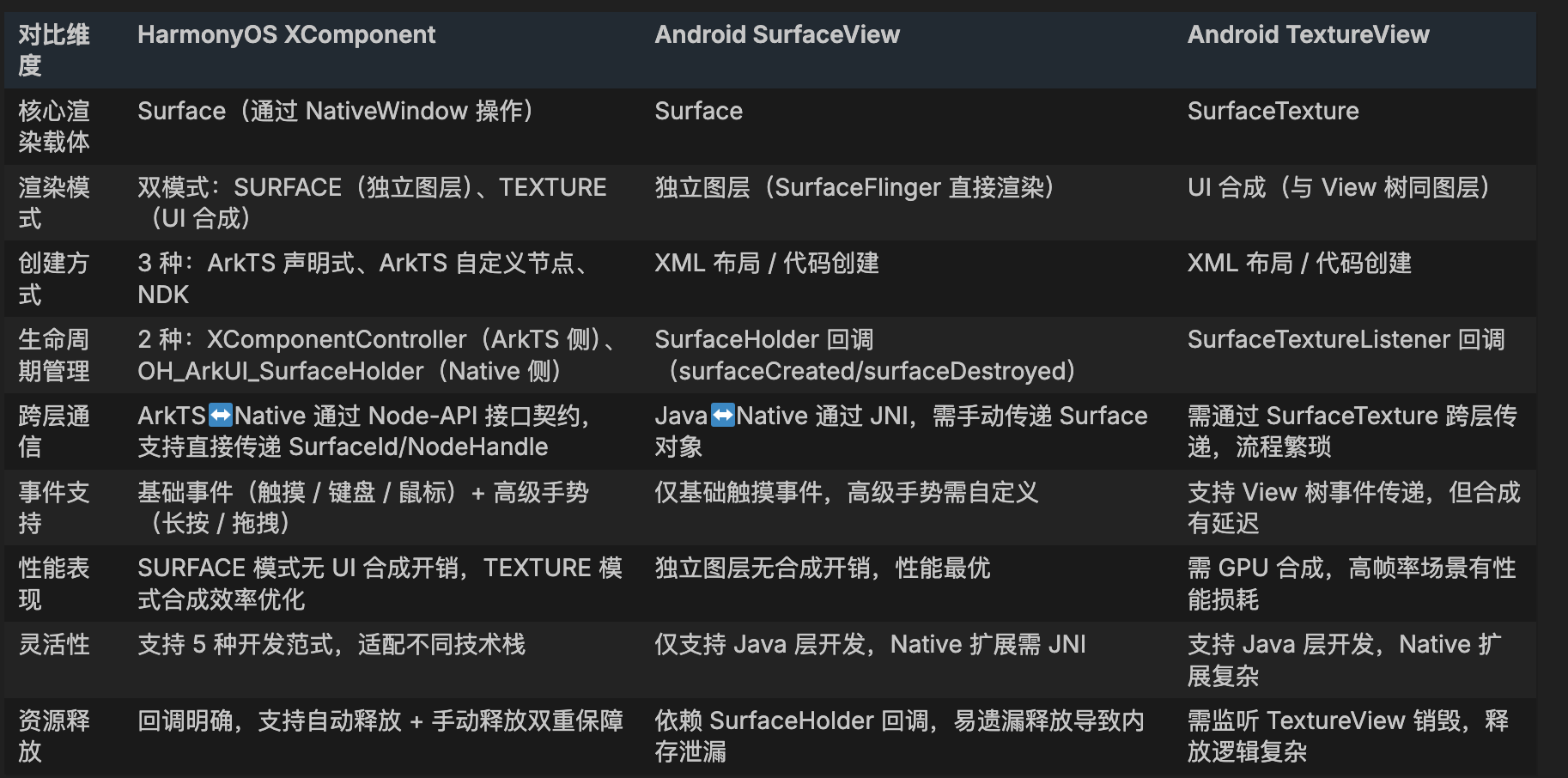

HarmonyOS XComponent 的设计思路与 Android 的SurfaceView/TextureView相似，但在跨层协作、生命周期管理、灵活性上有显著优化。以下从核心维度对比：

核心优势总结

跨层协作更高效：XComponent 通过SurfaceId/NodeHandle实现 ArkTS 与 Native 的直接通信，无需像 Android 那样通过 JNI 传递复杂对象；
生命周期更可控：提供双端生命周期管理方式，回调触发时机明确，减少资源泄漏风险；
开发范式更灵活：5 种范式覆盖从简单 UI 开发到极致性能需求的全场景，而 Android 仅支持单一创建方式；
事件支持更丰富：内置高级手势识别，无需像 Android 那样自定义手势检测器；
渲染模式更灵活：双渲染模式可按需切换，而 Android 需在 SurfaceView 和 TextureView 之间二选一。

四、XComponent 五大开发范式全解析

开发范式是标准化的流程模板，XComponent 基于 "创建方式 + 生命周期管理方式" 的组合，提供 5 种开发范式，覆盖不同技术栈需求：

五、XComponent 两大应用场景实战

XComponent 提供两种核心开发场景，分别适用于不同的技术栈需求。以下基于 HarmonyOS 6，以“绘制可点击变色的五角星”为例，拆解实战步骤。

5.1 场景 1：Native XComponent（C++主导渲染）

核心特点

需配置libraryname（动态库名称）、id（唯一标识）；
Native 层注册生命周期与事件回调，直接操作NativeWindow；
适合需要高效调用 C++图形库、硬件加速的场景（如人脸识别模型推理）。

开发步骤（关键代码+解释）

步骤 1：ArkTS 侧定义 XComponent

// 声明Native侧接口export default interface XComponentContext {  drawPattern(): void; // 绘制五角星  getStatus(): { hasDraw: boolean; hasChangeColor: boolean }; // 获取渲染状态}
@Entry@Componentstruct NativeXComponentDemo {  private xComponentContext: XComponentContext | undefined = undefined;  // 配置XComponent属性：id唯一、类型SURFACE、绑定动态库nativerender  private xComponentAttrs: XComponentAttrs = {    id: 'starRenderId', // 必须唯一    type: XComponentType.SURFACE,    libraryname: 'nativerender' // 与Native层模块名一致  };
  build() {    Column() {      XComponent(this.xComponentAttrs)        .focusable(true) // 支持键盘事件        .onLoad((context) => {          // 初始化Native层上下文          this.xComponentContext = context as XComponentContext;          // 调用Native层绘制方法          this.xComponentContext?.drawPattern();        })        .onDestroy(() => {          console.log("XComponent销毁，释放资源");        })        .width('80%')        .height(300);
      Button("切换颜色")        .onClick(() => {          const status = this.xComponentContext?.getStatus();          if (status) status.hasChangeColor = true;        })    }    .width('100%')    .height('100%')    .justifyContent(FlexAlign.Center);  }}

复制代码

步骤 2：Native 层 Node-API 注册

// napi_init.cpp：将C++方法暴露给ArkTS侧#include <napi/native_api.h>#include "plugin_manager.h"
EXTERN_C_STARTstatic napi_value Init(napi_env env, napi_value exports) {  // 暴露getContext接口，用于获取XComponent实例  napi_property_descriptor desc[] = {    {"getContext", nullptr, PluginManager::GetContext, nullptr, nullptr, nullptr, napi_default, nullptr}  };  napi_define_properties(env, exports, sizeof(desc)/sizeof(desc[0]), desc);  // 导出绘制相关方法（drawPattern、getStatus）  PluginManager::GetInstance()->Export(env, exports);  return exports;}EXTERN_C_END
// 注册模块，模块名需与ArkTS侧libraryname一致static napi_module nativerenderModule = {  .nm_version = 1,  .nm_register_func = Init,  .nm_modname = "nativerender", // 关键：与libraryname匹配  .nm_priv = nullptr,  .reserved = {0}};
// 自动注册模块extern "C" __attribute__((constructor)) void RegisterModule(void) {  napi_module_register(&nativerenderModule);}

复制代码

步骤 3：事件回调与渲染实现

核心是通过OH_NativeXComponent_RegisterCallback注册生命周期与触摸/按键事件，利用 EGL/GLES 绘制图形：

// plugin_render.cpp：渲染逻辑实现void PluginRender::RegisterCallback(OH_NativeXComponent* nativeXComponent) {  // 注册surface创建、改变、销毁回调  renderCallback_.OnSurfaceCreated = OnSurfaceCreatedCB;  renderCallback_.OnSurfaceChanged = OnSurfaceChangedCB;  renderCallback_.OnSurfaceDestroyed = OnSurfaceDestroyedCB;  // 注册触摸事件回调（用于点击变色）  renderCallback_.DispatchTouchEvent = DispatchTouchEventCB;  OH_NativeXComponent_RegisterCallback(nativeXComponent, &renderCallback_);}
// surface创建时初始化EGL环境void OnSurfaceCreatedCB(OH_NativeXComponent* component, void* window) {  std::string id = GetXComponentId(component); // 获取唯一ID  auto render = PluginRender::GetInstance(id);  uint64_t width, height;  OH_NativeXComponent_GetXComponentSize(component, window, &width, &height);  // 初始化EGL上下文，准备绘制  render->eglCore_->EglContextInit(window, width, height);  render->eglCore_->Background(); // 绘制背景}
// 触摸事件触发颜色切换void DispatchTouchEventCB(OH_NativeXComponent* component, void* window) {  OH_NativeXComponent_TouchEvent touchEvent;  OH_NativeXComponent_GetTouchEvent(component, window, &touchEvent);  if (touchEvent.type == OH_NATIVEXCOMPONENT_UP) { // 手指抬起时    std::string id = GetXComponentId(component);    auto render = PluginRender::GetInstance(id);    render->eglCore_->ChangeColor(); // 切换五角星颜色  }}

复制代码

步骤 4：CMakeLists 配置（编译动态库）

cmake_minimum_required(VERSION 3.4.1)project(XComponentDemo)
# 头文件目录include_directories(  ${CMAKE_CURRENT_SOURCE_DIR}  ${CMAKE_CURRENT_SOURCE_DIR}/include)
# 编译动态库nativerenderadd_library(nativerender SHARED  render/egl_core.cpp  render/plugin_render.cpp  manager/plugin_manager.cpp  napi_init.cpp)
# 链接依赖库（EGL、GLES、日志等）target_link_libraries(nativerender PUBLIC  EGL GLESv3 hilog_ndk.z ace_ndk.z ace_napi.z uv)

复制代码

运行效果

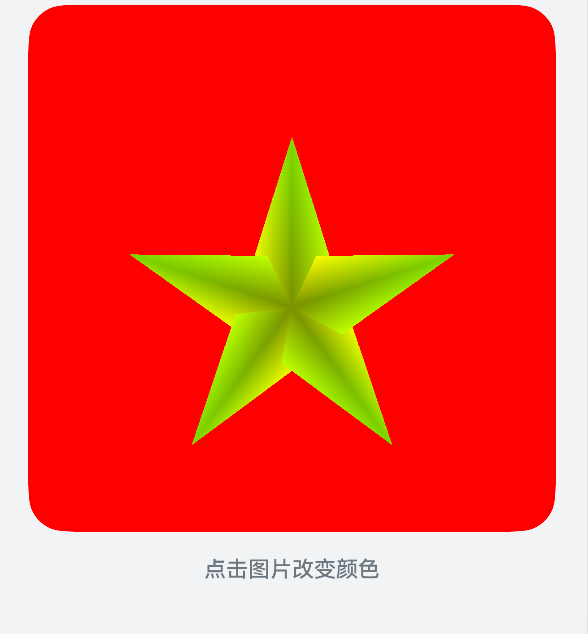

图 4：Native XComponent 运行效果（左：初始状态；右：点击后变色）

5.2 场景 2：ArkTS XComponent（ArkTS 主导渲染）

核心特点

无需配置libraryname，通过SurfaceId实现跨层通信；
ArkTS 侧获取SurfaceId并传递给 Native 层，生命周期与事件回调均在 ArkTS 侧触发；
适合 ArkTS 为主、Native 为辅的混合开发场景，配置更简洁。

关键差异点

核心代码示例（ArkTS 侧）

// 重写XComponentController，监听Surface生命周期class MyXComponentController extends XComponentController {  // Surface创建时传递SurfaceId到Native层  onSurfaceCreated(surfaceId: string): void {    console.log(`Surface创建：${surfaceId}`);    nativeRender.SetSurfaceId(BigInt(surfaceId)); // 传递给Native  }
  // Surface尺寸改变时更新  onSurfaceChanged(surfaceId: string, rect: SurfaceRect): void {    nativeRender.ChangeSurface(BigInt(surfaceId), rect.surfaceWidth, rect.surfaceHeight);  }
  // Surface销毁时释放资源  onSurfaceDestroyed(surfaceId: string): void {    nativeRender.DestroySurface(BigInt(surfaceId));  }}
@Entry@Componentstruct ArkTSXComponentDemo {  private xComponentController = new MyXComponentController();
  build() {    Column() {      XComponent({        type: XComponentType.SURFACE,        controller: this.xComponentController      })      .width('80%')      .height(300);
      Button("绘制五角星")        .onClick(() => {          const surfaceId = this.xComponentController.getXComponentSurfaceId();          nativeRender.DrawPattern(BigInt(surfaceId)); // 调用Native绘制        });    }    .width('100%')    .height('100%')    .justifyContent(FlexAlign.Center);  }}

复制代码

六、注意事项与避坑指南

id/SurfaceId 唯一性：多个 XComponent 共存时，需保证id（Native 场景）或SurfaceId+随机数（ArkTS 场景）唯一，否则会导致资源缓存冲突；
资源释放必须及时：onDestroy或OnSurfaceDestroyed回调中，需释放NativeWindow、EGL 上下文、动态库实例，避免野指针崩溃；
禁止跨线程访问接口：文档明确说明 XComponent 的 NDK 接口不支持跨线程调用，需在同一线程处理渲染与事件；
typeNode 组件特殊处理：若使用typeNode创建 XComponent，需先通过OH_NativeWindow_NativeWindowHandleOpt设置缓冲区尺寸，否则绘制失败。
